Калитка механическая К22

Назначение

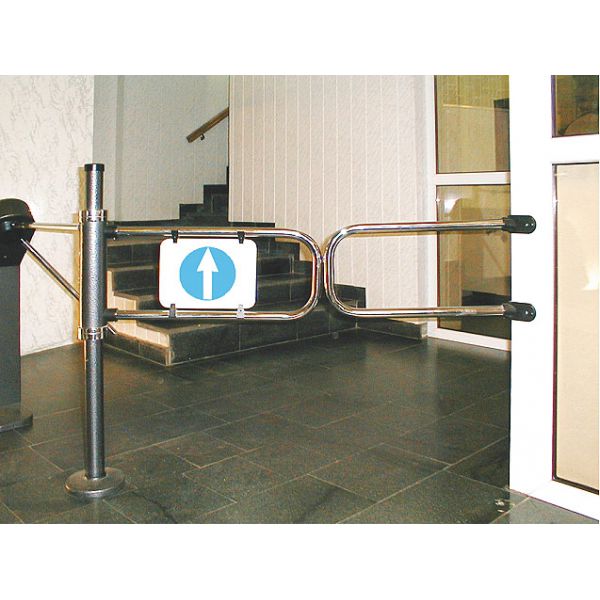

Предназначена для использования в качестве условного заграждения, т.к. её дуга в исходном положении не блокируется и открывается и на вход и на выход. К стойке калитки могут стыковаться поперечные трубы ограждений.

Подробное описание

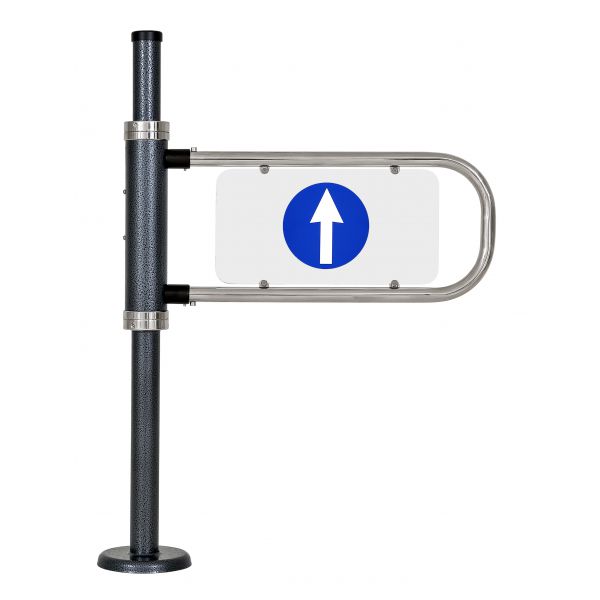

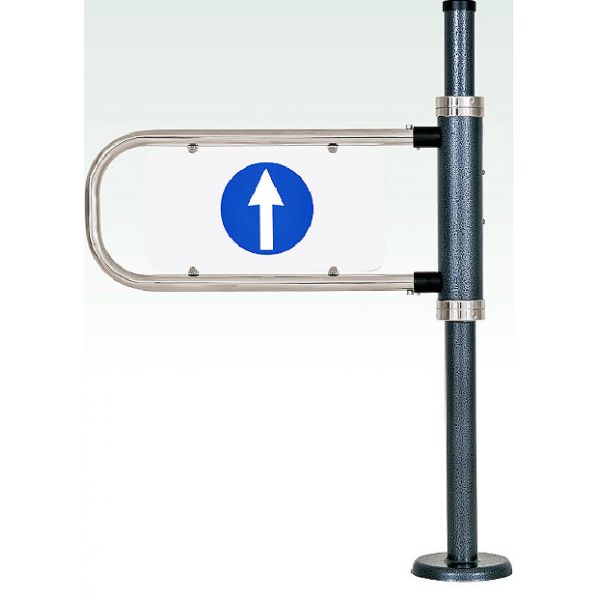

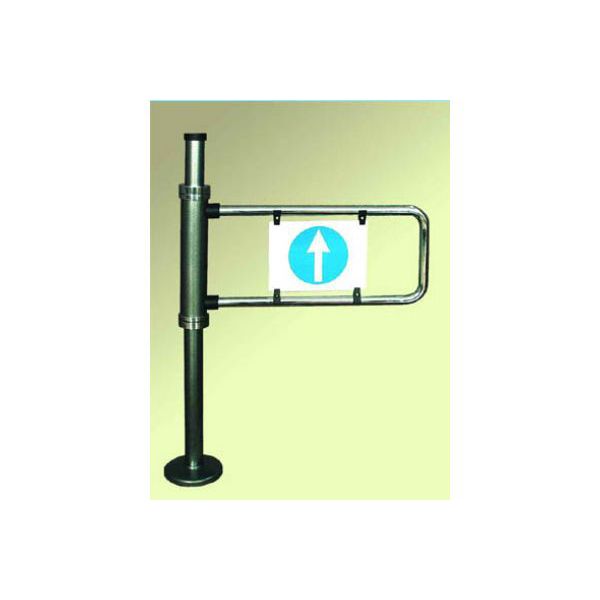

Калитка представляет собой вертикальную стойку из трубы диаметром 60 мм и высотой 1095 мм. Часть стойки, в которой расположен механизм, имеет диаметр 90мм. Внизу стойки расположен фланец диаметром 190 мм, на котором имеются 3 отверстия диаметром 11мм для крепления стойки калитки к полу. Сверху фланец закрывается декоративным колпаком из нержавеющей стали, скрывающим фланец и крепежные болты. На стойке калитки расположен поворачивающийся цилиндр, в котором находится механизм возврата дуги. На нем может устанавливаться рукоятка стопора, позволяющего фиксировать дугу в закрытом положении. Для крепления к стойке труб ограждений используется специально разрезное кольцо, в которое вставляются поперечные трубы может вставляться в муфту и фиксируются винтом.
Калитка укомплектована дугой из нержавеющей стали с пластиковой вставкой. Ширина калитки с установленной дугой - 825 мм. Диаметр трубы из которой сделана дуга - 32 мм. Стандартный размер дуги - 660х280 мм. При необходимости возможно изготовление дуг других размеров. Дуга крепится к стойке калитки с помощью узла, представляющего собой два прочных стальных стержня диаметром 29 мм, на которые дуга одевается и фиксируется винтами М8.
В стандартном исполнении дуга калитки хромирована а стойка окрашена порошковой эмалью в цвет "серебряный антик". Также стойка калитки может быть окрашена в любой цвет по RAL или хромирована.
Материал из которого изготовлена вставка в стандартном варианте - ПВХ пластик белого цвета, толщиной 4 мм. В стандартном варианте на вставке с обеих сторон нанесен информационный знак - белая стрелка на синем. Знаки наносятся методом шелкографии. Сверху на изображение наклеивается защитная прозрачная пленка.

Функции.

Калитка работает в режиме двухсторонней, то есть дуга открывается и на вход и на выход. В исходном положении дугу калитки можно зафиксировать стопором.

Схема:

Технические характеристики

Комплект поставки

• Стойка калитки 1 шт.
• Дуга с пластиковой вставкой белого цвета 1 шт.
• Паспорт. Руководство по эксплуатации 1 шт.

1. Стойка калитки может быть изготовлена как из стали, окрашенной порошковым методом в любой цвет по RAL (стандартный цвет – «серебряный антик»), так и из нержавеющей стали, преграждающие дуги - из хромированной или нержавеющей стали
2. Может быть уличного исполнения под навесом для температурного диапазона от -20ºС до +50ºС.
3. Преграждающие дуги нестандартной длины.
4. Вставки для дуг могут быть изготовлены из любого материала - закаленного стекла, цветного пластика, нержавеющей стали и др.
5. Замок под английский ключ или штыревой стопор – для замыкания калитки в положении дуги «проход закрыт», или «проход открыт», или в обоих этих положения.
6. Разрезные кольца для стыковки ограждений непосредственно со стойкой калитки.
