Калитка механическая К11К

Назначение

Из-за своей многофункциональности К11К и её модификации подходит для большинства магазинов.

Подробное описание

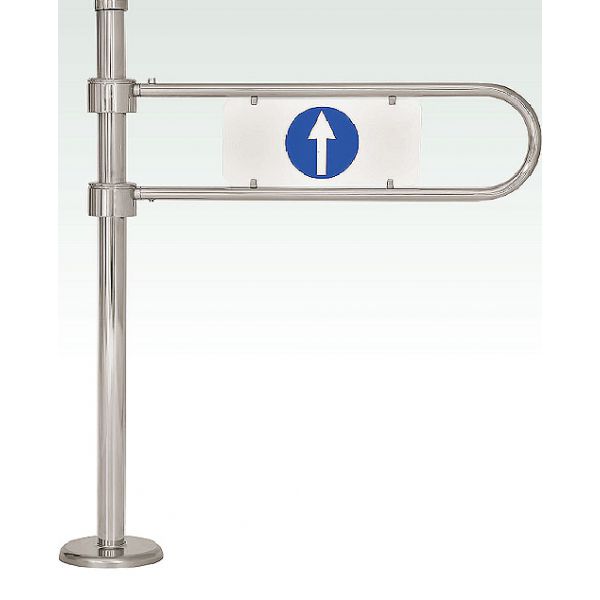

Калитка представляет собой вертикальную стойку из хромированной трубы диаметром 60 мм и высотой 1020 мм. Внизу стойки расположен фланец диаметром 190 мм, на котором имеются 3 отверстия диаметром 11мм для крепления стойки калитки к полу. Сверху фланец закрывается декоративным колпаком из нержавеющей стали, скрывающим фланец и крепежные болты.
На стойке калитки расположены 2 вращающихся кольца, к которым крепится дуга. Сама стойка неподвижна, что позволяет непосредственно к ней крепить поперечные трубы ограждений. Стыковка осуществляется с помощью специальных муфт, которые крепятся к стойке винтами. Поперечная труба может вставляться в муфту и фиксироваться винтом.
На верхнем кольце находятся 2 стопорных винта, позволяющих фиксировать дугу как в закрытом так и в открытом положениях. Могут быть установлены как винты в потай под отвертку, так и винты с головкой диаметром 15 мм для закручивания рукой.
Калитка укомплектована дугой из нержавеющей стали с пластиковой вставкой. Ширина калитки с установленной дугой - 860мм. Диаметр трубы из которой сделана дуга - 25мм. Стандартный размер дуги - 700х183мм. При необходимости возможно изготовление дуг других размеров.
Дуга крепится к стойке калитки с помощью узла, представляющего собой два прочных стальных стержня диаметром 21.5 мм, на которые дуга одевается и фиксируется винтами М8.
Материал из которого изготовлена вставка в стандартном варианте - ПВХ пластик белого цвета, толщиной 4мм. На вставке нанесены информационные знаки: с одной стороны изображена белая стрелка на синем круге, на другой стороне - белый прямоугольник на красном круге. Знаки наносятся методом шелкографии. Сверху на изображение наклеивается защитная прозрачная пленка.

Функции.

Калитки выпускаются правые и левые. Дуга правой калитки К11Кпр поворачивается только в одну сторону, по часовой стрелке (при виде сверху). Дуга левой калитки К11Клв - против. При попытке пройти в обратном направлении дуга представляет собой преграду.

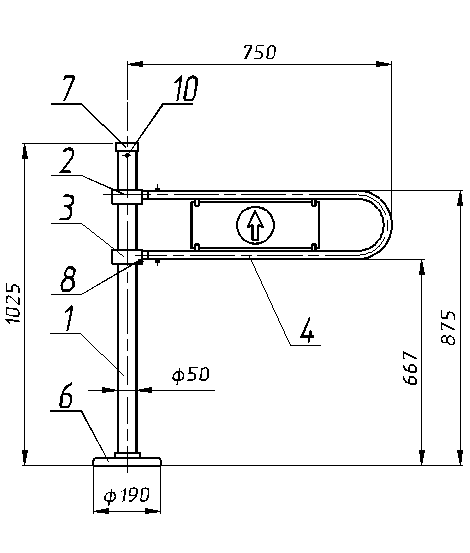

Схема:

Технические характеристики

Комплект поставки

• стойка калитки 1 шт.
• дуга с пластиковой вставкой белого цвета 1 шт.
• Паспорт. Руководство по эксплуатации 1 шт.

По отдельному заказу:

1. Стойка калитки может быть изготовлена из нержавеющей стали.
2. Может быть уличного исполнения для температурного диапазона от -30ºС до +50ºС.
3. Преграждающие дуги нестандартной длины.
4. Вставки для дуг могут быть изготовлены из любого материала - закаленного стекла, цветного пластика, нержавеющей стали и др.
5. Замок под английский ключ или штыревой стопор – для замыкания калитки в положении дуги «проход закрыт», или «проход открыт», или в обоих этих положения.
6. Муфты для стыковки ограждений непосредственно со стойкой калитки.
